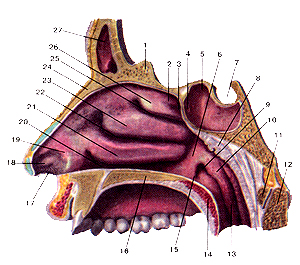

Полость носа (cavum nasi). Сагиттальный разрез.1-петушиный гребень; 2-наивысшая (самая верхняя) носовая раковина; 3-клиновидно-решетчатое углубление; 4-апертура (отверстие) клиновидной пазухи; 5-клиновидная пазуха; 6-носоглоточный проход; 7-гипофизарная ямка; 8-глоточная миндалина; 9-глоточное отверстие слуховой трубы; 10-трубный валик; 11-передняя дуга атланта; 12-зуб осевого позвонка; 13-трубно-глоточ-ная складка; 14-мягкое небо; 15-трубно-небная складка; 16-твердое небо; 17-ноздря (нижнее отверстие полости носа); 18-предверие полости носа; 19-порог полости носа; 20-нижний носовой ход; 21-нижняя носовая раковина; 22-средний носовой ход; 23-средняя носовая раковина; 24-носовая кость; 25-верхний носовой ход; 26-верхняя носовая раковина; 27-лобная пазуха.

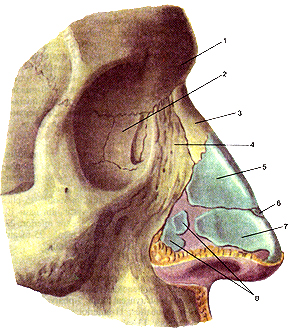

Хрящи наружного носа. Вид сбоку.1-лобная кость; 2-слезная кость; 3-носовая кость; 4-лобный отросток верхней челюсти; 5-латеральный хряш носа; 6-добавочные носовые хрящи; 7-большой хряш крыла носа; 8-малые хрящи крыла носа.

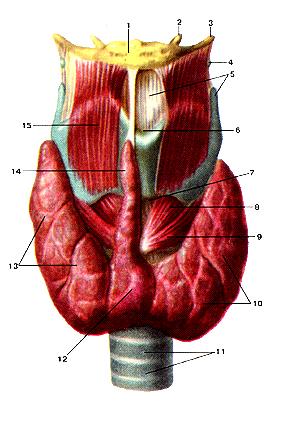

Гортань (larynx) и щитовидная железа (glandula thyreoidea). Вид спереди.1-тело подъязычной кости; 2-малый рог подъязычной кости; 3-большой рог подъязычной кости; 4-зерновидный хрящ; 5-сре-динная щито-подьязычная связка; 6-верхняя щитовидная вырезка; 7-перстне-щитовидная связка; 8-прямая часть перстне-шитовидной мышцы; 9-косая часть перстне-щитовид-ной мыпцы; 10-левая доля щитовидной железы; 11-трахея; 12-перешеек щитовидной железы; 13-правая доля щитовидной железы; 14-пирамидальная доля щитовидной железы; 15-шито-подъязычная мышца.

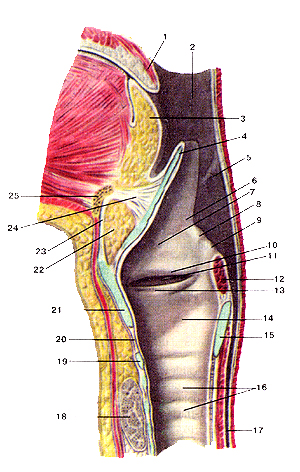

Полость гортани (cavum laryrigis) на сагиттальном разрезе.1-язычок мягкого неба; 2-ротовая часть глотки; 3-корень языка; 4-надгортанник; 5-гортанная часть глотки; 6-черпало-надгортаниая складка; 7-преддверие гортани; 8-клиновидный бугорок; 9-рожковидный бугорок, 10-складка преддверия; 11-желудочек гортани; 12-черпаловидные мышцы (перерезаны); 13-голосовая складка; 14-подголосовая полость; 15-пластинка перстневидного хряша; 16-трахея; 17-пищевод; 18-щитовидная железа; 19-дуга перстневидного хряща; 20-перстне-щитовидная связка; 21-щитовидный хрящ; 22-жировое преднадгортанниковоетело; 23-сре-динная щито-подъязычная связка; 24-подъязычно-надгортанная связка; 25-подъязычная кость


Вход в гортань (aditis laryngis). Вид сверху.1-корень языка; 2-срединная язычно-надгортанная складка; 3-надгортанник; 4-преднадгортанниковое углубление; 5-лате-ральная язычно-надгортанная складка; 6-глоточно-надгортанная связка; 7-надгортанный бугорок; 8-черпало-надгортанная складка; 9-голосовая щель; 10-грушевидньй карман; 11-рожковидный бугорок; 12-межчерпаловидная вырезка; 13-клиновидннй бугорок; 14-голосовая складка; 15-складка преддверия.

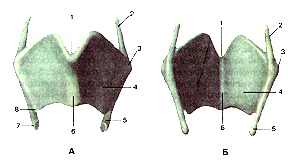

Щитовидный хрящ (cartilago thyroidea).
А—вид спереди; В—вид сзади.1-верхняя щитовидная вырезка; 2-верхний рог; 3-верхний щитовидный бугорок; 4-пластинка (щитовидного хряща); 5-нижний рог; 6-ныступ гортани; 7-перстневидная суставная поверхность (нижнего рога); 8-нижний щитовидный бугорок.


Щитовидный хрящ (cartilage thyroidea) и перстневидный хрящ (cartilago cricoidea). Вид сверху.1-верхняя щитовидная вырезка; 2-штстинка (правая) щитовидного хряща; 3-верхний щитовидный бугорок; 4-верхний рог; 5-черпаловидная суставная поверхность; 6-пластинка перстневидного хряща; 7-дуга перстневидного хряща.


Суставы и связки гортани. Вид спереди.1-тело подъязычной кости; 2-большой рог подъязычной кости; 3-зерновидный хрящ; 4-верхний рог щитовидного хряща; 5-верх-ний щитовидный бугорок; 6-щитовидный хрящ (левая пластинка); 7-нижний щитовидный бугорок; 8-нижний рогщитовидного хряща; 9-дуга перстневидного хряща; 10-хрящи трахеи; 11-кольцевые связки; 12-перстне-трахеальная связка; 13-передняя перстне-щитовидная связка; 14-срединная перстне-щитовидная связка; 15-верхняя щитовидная вырезка; 16-щитоподъязычная мембрана; 17-срединная щитоподъязычная связка; 18-латеральная щитоподъязычная связка.


Суставы и связки гортани. Вид сзади.1-надгортанник; 2-стебелек надгортанника; 3-большой рог подъязычной кости; 4-зерновидный хрящ; 5-верхний рог щитовидного хряща; 6-шитовидный хрящ (правая пластинка); 7-черпаловидный хрящ; 8-задняя перстне-черпаловидная связка (перстне-черпаловидный сустав); 10-перстне-щитовидный сустав; 11-латеральная перстне-щитовидная связка; 12-хрящи трахеи; 13-перепончатая стенка трахеи; 14-пласгинка перстневидного хряша; 15-нижний рог щитовидного хряща; 16-мышечный отросток черпаловидного хряща; 17-голосовой отросток; 18-щитонадгортанная связка; 19-рожковидный хрящ; 20-латеральная шито-подъязычная связка; 21-щитоподъязычная мембрана.


Мышцы гортани (musculi laryngis). Вид сзади. Правая пластинка щитовидного хряща отрезана и отвернута в сторону.1-корень языка; 2-надгортанник; 3-черпало-надгортанная мышца; 4-межчерпаловидная вырезка; 5-косые черпаловидные мышцы; 6-пластинка щитовидного хряща (правая, отрезана); 7-задняя перстне-черпаловидная мышца; 8-перстне-щитовидная мышца; 9-нижний рог щитовидного хряща; 10-пластинка перстневидного хряща; 11-поперечная черпаловидная мышца; 12-верхний рог щитовидного хряща.'

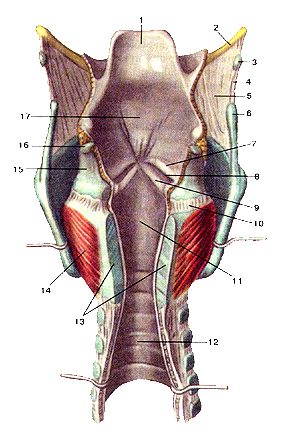

Полость гортани (cavum laryngis). Вид сзади. Задняя стенка гортани и трахеи разрезана и развернута в стороны.1-надгортанник; 2-большой рог подъязычной кости; 3-зерновид-ный хрящ; 4-латеральная щито-подьязычная связка; 5-щитоподъязычная мембрана; 6-верхний рог щитовидного хряща; 7-складка преддверия; 8-желудочек гортани; 9-голосовая складка; 10-перстне-черпаловидный сустав; 11-подголосовая полость; 12-полость трахеи; 13-пластинка перстневидного хряша; 14-задняя перстне-черпаловидная мышца; 15-черпаловидный хрящ; 16-рожковидный хрящ; 17-преддверие гортани.

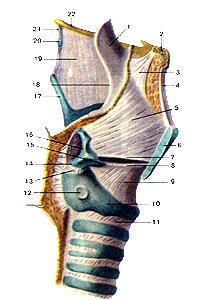

Эластический конус (conus elasticus) и четырехугольная мембрана (membrana quadrangularis) гортани. Вид справа. Правая пластинка щитовидного хряща и правая половина подъязычной кости удалены.1-надгортанник; 2-подъязычная кость (отрезана); 3-подъязычно-налгортанная связка; 4-срединная шито-надгортанная связка; 5-фибро-эластическая (четырехугольная) мембрана гортани; 6-щитовидные хрящ (отрезан); 7-связка преддверия; 8-голосовая связка; 9-эластический конус (гортани); 10-перстневидный хрящ; 11-перстне-трахеальная связка; 12-щитовидная суставная поверхность (перстневидного хряща) 13-перстне-черпаловидпый сустав; 14-мышечный отросток (черпаловидного хряща); 15-голосовой отросток; 16-черпаловидный хрящ; 17-верхний рог щитовидного хряща; 18-черпало-надгортанная складка; 19-ши-топодьязычная мембрана; 20-зерновидный хрящ; 21-латеральная щитоподъязьчная связка; 22-большой рог подъязычной кости.


Трахея (trachea) и бронхи (bronhi). Вид спереди.1-шитовидный хрящ; 2-выступ гортани; 3-перстне-щитовидная связка; 4-перстневидный хрящ; 5-перстне-трахеальная связка; 6-кольцевые связки трахеи; 7-хрящи трахеи; 8-левый главный бронх; 9-левая легочная артерия; 10-левый верхний долевой бронх; 11-сегментарные бронхи; 12-левый нижний долевой бронх; 13-аорта; 14-пищевод; 15-правая легочная артерия; 16-правый нижний долевой бронх; 17-непарная вена; 18-сегментарные бронхи; 19-правый средний долевой бронх; 20-правый верхний долевой бронх; 21-правый главный бронх; 22-бифуркация трахеи.

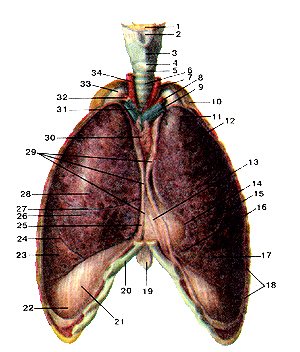

Легкие (pulmones). Вид спереди.1-подъязычная кость; 2-срединная щито-подьязычная связка; 3-щитовидный хрящ; 4-перстне-щитовидная связка; 5-перстневидный хрящ; 6-трахея; 7-левая общая сонная артерия; 8-левая подключичная артерия; 9-левая плечеголовная вена; 10-1-е ребро (левое); 11-верхушка левого легкого; 12-верхняя доля левого легкого; 13-сердце (покрытое перикардом); 14-сердечная вырезка (левого легкого); 15-косая щель; 16-язычок левого легкого; 17-нижняя доля левого легкого; 18-париетальная плевра (реберная часть); 19-мече-видный отросток грудины; 20-хрящ 7-го ребра (правого); 21-парие-тальная плевра (диафрагмальная часть); 22-реберно-диафрагмальный синус; 23-нижняя доля правого легкого; 24-косая щель; 25-реберно-медиастинальный синус; 26-средняя доля правого легкого; 27-горизонтальная щель; 28-верхняя доля правого легеого; 29-пристеночная (париетальная) плевра (средостенная часть); 30-тимус; 31-правая плечеголовная вена; 32 -правая подключичная аргерия; 33-купол плевры; 34-правая общая сонная артерия;


Правое легкое (pulmo dexter).
Медиальная (внутренняя) поверхность.1-верхушка легкого: 2-борозда подключичной артерии; 3-вдавле-ние непарной вены; 4-бронхо-легочные лимфатические узлы; 5-правый главный бронх; 6-правая легочная артерия; 7-борозда -непарной вены; 8-залний край легкого; 9-легочные вены; 10-пи-шеводное вдавление; 11-легочная связка; 12-вдавление нижней полой вены; 13-диафрагмальная поверхность (нижняя доля легкого); 14-нижний край легкого; 15-средняя доля легкого:. 16-сер-дечное вдавление; 17-косая щель; 18-передний край легкого; 19-верхняя доля легкого; 20-висцеральная плевра (отрезана): 21-борозда правой илечеголовной вены;


Левое легкое (pulmo sinisler). Медиальная (внутренняя) поверхность.1-верхушка легкого, 2-борозда левой подключичной артерии, 2-борозда левой плечеголовной вены; 4-левая легочная артерия, 5-лсвый главный бронх, 6-передний край левого легкого, 7-легочные вены (левые), 8-верхняя доля левого легкого, 9-сердечное вдавление, 10-сердечная вырезка левого легкого, 11-косая щель, 12-язычок левого легкого, 13-нижний край левого легкого, 14-диафрагмальная поверхность, 15-нижняя доля левого легкого, 16-легочная связка, 17-бронхо-легочные лимфатические узлы, 18-борозда аорты, 19-висцеральная плевра (отрезана) , 20-косая шель.


Проекция границ легких и плевры на скелет передней грудной стенки.
I-передняя срединная линия, II-грудинная линия, III-окологрудинная линия, IV-среднеключичная линия;1-передняя граница париетальной плевры левого легкого; 2-пе-редний край левого легкого; 3-сердечная вырезка левого легкого; 4-мечевидный отросток; 5-нижняя граница левого легкого; 6-нижняя фаница париетальной плевры левого легкого (левого реберно-диафрагмального синуса); 7-нижняя гранича плевры правого легкого (правого реберно-диафрагмального синуса); 8-нижняя фаница правого легкого; 9-передняя фаница правого легкого; 10-передняя фаница париетальной плевры (справа); 11-верхушка правого легкого.

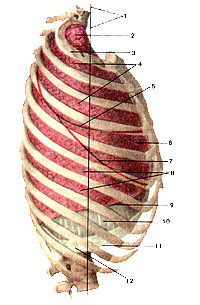

Границы долей правого легкого и плевры. В ид справа.1-средняя подмышечная линия (вертикальная линия); 2-верхушка легкого; 3-первое ребро; 4-верхняя доля легкого; 5-горизонтальная (междолевая) щель; 6-средняя доля легкого; 7-косая (междолевая) щель; 8-нижняя доля легкого; 9-нижний край легкого; 10-пристеночная плевра (диафрагмальная часть); 11-нижний край плевры; 12-пристеночная (париетальная) плевра.
