Расположение центральных и периферических органов иммунной системы в теле человека.
Схема. Вид спереди.1-костный мозг; 2-миндалины лимфоидного глоточного кольца; 3-тимус; 4-лимфатические узлы (подмышечные); 5-селезенка; 6-лимфоидная (пейерова) бляшка; 7-аппендикс; 8-лимфоидные узелки.


Тимус (Animus).
Положение тимуса в фудной полости. Вид спереди.1-тимус (правая/левая доли); 2-внутренние грудные артерия и вена; 3-перикард; 4-левое лёгкое; 5-плечеголовная вена (левая).


Небная миндалина (tonsilla palatina). Поперечный разрез.1-слизистая оболочка; 2-многослойный плоский эпителий; 3-околоузелковая лимфоидная ткань; 4-лимфоидные узелки; 5-просвет крипты.


Лимфоидные узелки в стенке аппендикса. Поперечный срез.1-стенка аппендикса; 2-лимфоидные узелки; 3-эпителиальный покров.


Лимфоидные узелки и лимфоидная бляшка в стенке тонкой кишки.1-Лимфоидные узелки; 2-лимфоидная бляшка.



Селезенка(lien). А-вид сверху (диафрагмальная поверхность); Б-вид спереди (висцеральная поверхность).А: 1-верхний край; 2-диафрагмальная поверхность; 3-задний конец; 4-нижний край; 5-передний конец.
Б: 1-задний конец; 2-желудочная поверхность; 3-верхний край; 4-брюшина (отрезана); 5-передний конец; 6-ободочно-кишеч-ная поверхность; 7-поверхность (хвоста) поджелудочной железы; 8-селезеночная вена; 9-селезеночная артерия; 10-нижний край; 11-ворота селезенки; 12-почечная поверхность.

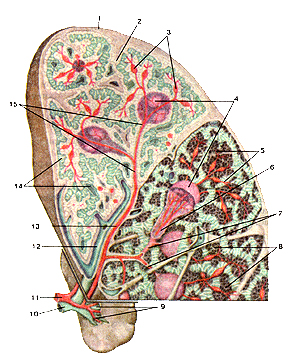

Селезенка(lien ). Верхняя часть рисунка—селезенка на поперечном разрезе. Нижняя часть рисунка—контуры селезенки.1-фиброзная капсула; 2-трабекула; 3-эллипсоиды (макрофагально-лимфоидные муфты); 4-лимфоидные узелки; 5-кисточковые артериолы; 6-центральная артерия; 7-периартериальные лимфоидные муфты; 8-красная пульпа; 9-ворота селезенки; 10-селезеночная вена; 11-селезеночная артерия; 12-трабекулярная вена; 13-трабекулярная артерия; 14-синус селезенки; 15-пульпарные артерии.

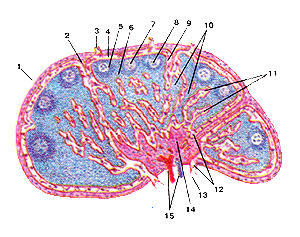

Лимфатический узел (nodus lymphaticus):
Продольный разрез.1-капсула; 2-трабекула; 3-приносящий лимфатический сосуд; 4-подкапсулярный лимфатический синус; 5-корковое вещество; 6-паракортикальная (тимусзависимая) зона; 7-лимфоидыый узелок; 8-центр размножения лимфоидного узелка; 9-корковый лимфатический синус; 10-мякотные тяжи; 11-мозговые синусы; 12-воротный синус; 13-выносящий лимфатический сосуд; 14-воротное утолщение; 15-кровеносные сосуды.

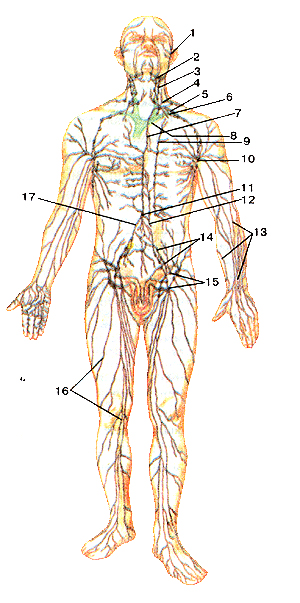

Схема строений лимфатической системы человека.1-лимфатическке сосуды лица; 2-поднижнечелюстные лимфатические узлы; 3-латеральные шейные лимфатические узлы; 4-левый яремный ствол; 5-левый подключичный ствол; 6-подключичная вена; 7-грудной проток; 8-левая плечеголовная вена; 9-околофудинные лимфатические узлы; 10-подмышечные лимфатические узлы; 11-цистерна грудного протока; 12-кишечный ствол; 13-поверхностные лимфатические сосуды верхней конечности; 14-общие и наружные подвздошные лимфатические узлы; 15-поверхностные паховые лимфатические узлы; 16-поверхностные лимфатические сосуды нижней конечности; 17-правый поясничный ствол.

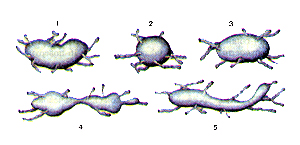

Лимфатические узлы различной формы.1-бобовидная; 2-округлая; 3-овоидная; 4-сегментарная; 5-лентовидная.

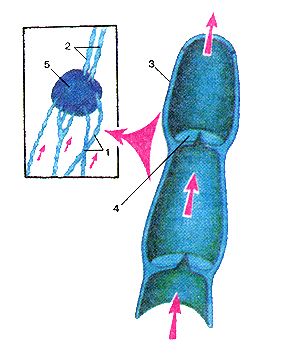

Схема строения лимфатических сосудов.1-приносящие лимфатические сосуды; 2-выносящие лимфати ческие сосуды; 3-стенка лимфатического сосуда: 4-клапан 5-лимфатический узел.

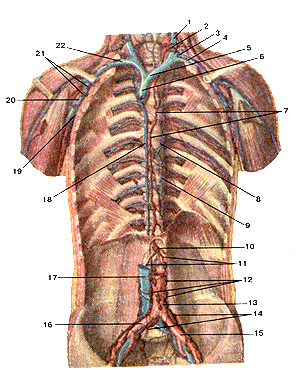

Грудной (лимфатический) проток (ductusthoracicus). Общие подвздошные и поясничные лимфатические узлы.
Вид спереди.1-внутренняя яремная вена (левая); 2-дуга грудного протока; 3-место впадения грудного протока в венозный угол (место слияния внутренней яремной и подключичной вен; 4-подключичный ствол (лимфатический), левый; 5-левая плечеголовная вена; 6-верхняя полая вена; 7-фудной (лимфатический) проток; 8-добавочная (верхняя) полунепарная вена; 9-полунепарная вена; 10-цистерна грудного протока; 11-кишечные стволы (лимфатические); 12-поясничные лимфатические узлы; 13-аорта; 14-общие подвздошные лимфатические узлы; 15-левая обшая подвздошная артерия; 16-правая общая подвздошная артерия; 17-нижчяя полая вена; 18-непарная вена; 19-подмышечная вена; 20-подмышечная артерия; 21-подмьшечные лимфатические узлы; 22-подмышечная вена (правая).

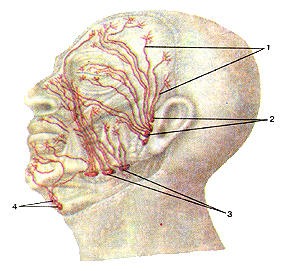

Лимфатические сосуды и узлы головы. Вид слева.1-лимфатические сосуды; 2-поверхностные околоушные лимфатические узлы; 3-поднижнечелюстные лимфатические узлы; 4-подбородочнне лимфатические узлы.

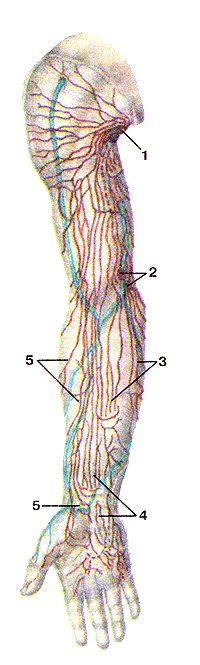

Лимфатические сосуды и узлы верхней конечности, правой. Вид спереди.1-подмышечные лимфатические узлы; 2-локтевые лимфатические узлы; 3-медиальные лимфатические сосуды; 4-промежуточные (средние) лимфатические сосуды; 5-латеральные лимфатические сосуды.

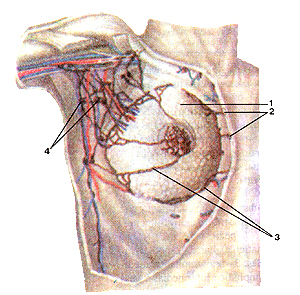

Лимфатические сосуды и умы молочной железы.
Вид спереди.1-молочная железа; 2-окологрудинные лимфатические узлы; 3-лимфатический сосуд; 4-подмышечные лимфатические узлы.

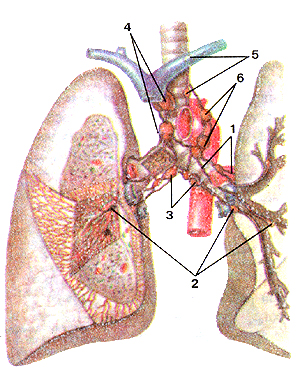

Лимфатические сосуды и узлы легких. Вид спереди.1-лимфатические сосуды левого лёгкого; 2-бронхолегочные лимфатические узлы; 3-нижние трахеоброн-хиальные лимфатические узлы; 4-правые верхние трахеобронхиальные лимфатические узлы; 5-левые верхние трахеобронхиальные лимфатические узлы; 6-передние средостенные лимфатические узлы.

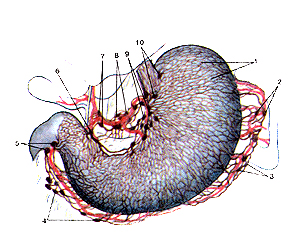

Лимфатические сосуды и узлы желудка. Вид спереди.1-лимфатические сосуды; 2-селезеночные лимфатические узлы; 3-левые желудочно-сальниковые лимфатические узлы; 4-правые желудочно-сальниковые лимфатические узлы; 6-надпривратниковые лимфатические узлы; 7-печеночные лимфатические узлы; 8-чревные лимфатические узлы; 9-левые желудочные лимфатические узлы; 10-кардиальные лимфатические узлы (лимфатическое кольцо кардии).

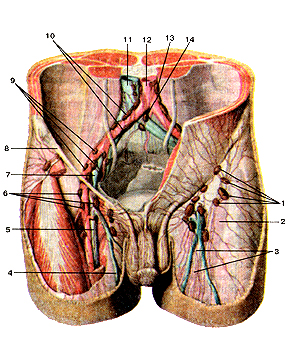

Подвздошные и паховые лимфатические узлы. Вид спереди.1-поверхностные паховые лимфатические узлы; 2-широкая фасция бедра; 3-поверхностные лимфатические сосуды; 4-большая подкожная вена ноги; 5-бедренная вена; 6-глубокие паховые лимфатические узлы; 7-наружная подвздошная вена; 8-паховая связка; 9-наружные подвздошные лимфатические узлы; 10-общие подвздошные лимфатические узлы; 11-нижняя полая вена; 12-брюшная часть аорты; 13-поясничные лимфатические узлы; 14-подаортальные лимфатические узлы.

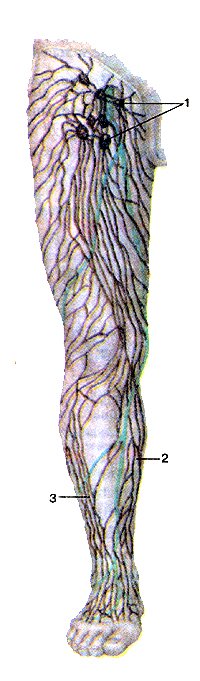

Лимфатические сосуды и лимфатические узлы нижней конечности; правой. Вид спереди.1-паховые лимфатические узлы; 2-медиальная группа лимфатических сосудов; 3-латеральная группа лимфатических сосудов.
