Большой мозг (cerebrum). Проекция боковых желудочков на поверхность полушарий большого мозга. Вид сверху.1-лобная доля; 2-центральная борозда; З-боковой желудочек; 4-затылочная доля; 5-задний рог бокового желудочка; 6-IV желудочек; 7-водопровод мозга; 8-III желудочек; 9- центральная часть бокового желудочка; 10-нижний рог бокового желудочка; 11-передний рог бокового желудочка.

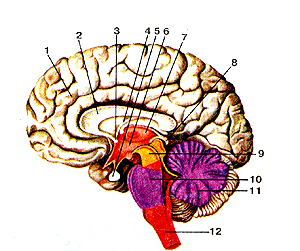

Головной мозг (cerebrum). Сагиттальный разрез. Вид с медиальной стороны.1-полушарие большого мозга; 2-мозолистое тело; 3-передняя (белая) спайка; 4-свод мозга; 5-гипофиз; 6-полость промежуточного мозга (III желудочек); 7-таламус; 8-эггифиз мозга; 9-средний мозг; 10-мост; 11-мозжечок; 12-продолговатый мозг.

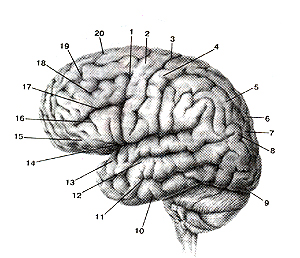

Верхне-латеральная поверхность полушария большого мозга.1-предцентральная борозда; 2-предцентральная извилина 3-центральная борозда; 4-постцентральная извилина; 5-верхня; теменная долька; 6-внутритеменная борозда; 7-нижняя теменна* долька; 8-угловая извилина; 9-затылочной полюс; 10-нижняя височная извилина; 11-нижняя височная борозда; 12-средняя височная извилина; 13-верхняя височная извилина; 14-латеральная борозда; 15-глазничная часть; 16-нижняя лобная извилина; 17-нижняя лобная борозда; 18-средняя лобная извилина; 19-верхняя лобная борозда; 20-верхняя лобная извилина.

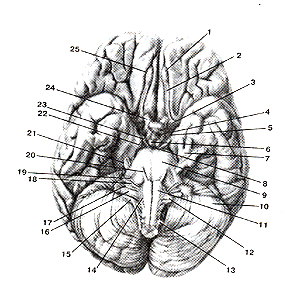

Нижняя поверхность (основание) головного мозга и места выхода корешков черепных нервов.1-обонятельная луковица; 2-обонятельный тракт; 3-передне(продырявленное вещество; 4-серый бугор; 5-зрительный тракт 6-сосцевидные тела; 7-тройничный узел; 8-заднее продырявленное вещество; 9-мост; 10-мозжечок; 11-пирамида; 12-олива 13-спииномозговой нерв; 14-подъязычный нерв; 15-добавочный нерв; 16-блуждающий нерв; 17-языкоглоточный нерв; 18-предверноулитковый нерв; 19-лицевой нерв; 20-отводящий нерв 21-тройничный нерв; 22-блоковый нерв; 23-глазодвигательный нерв; 24-зрительный нерв; 25-обонятельная борозда

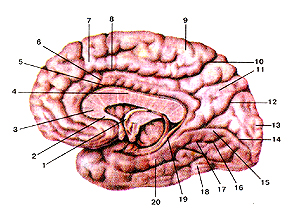

Медиальная и нижняя поверхности полушария большого мозга.1-свод; 2-клюв мозолистого тела; 3-колено мозолистого тела; 4-ствол мозолистого тела; 5-борозда мозолисгого тела; 6-поясная извилина; 7-верхняя лобная извилина; 8-подтеменная борозда; 9-парацентральная долька; 10-поясная борозда; 11-предклинье; 12-теменно-затылочная борозда; 13-клин; 14-шпорная борозда; 15-язычная извилина; 16-медиальная затылочно-височная извилина; 17-затылочно-височная борозда; 18-латеральная затылочно-височная извилина; 19-борозда гиппокампа; 20-парагиппокампальная извилина.

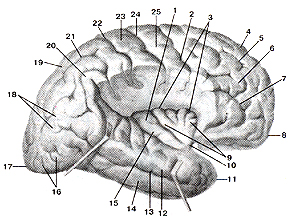

Островок (insula). Островковая доля. Вид с латеральной стороны. Часть теменной и лобной долей удалена. Височная доля оттянута книзу.1-островок; 2-предцентральная борозда; 3-круговая борозда островка; 4-верхняя лобная извилина; 5-верхняя лобная борозда; 6-средняя лобная извилина; 7-нижняя лобная борозда; 8-лобный (передний) полюс; 9-корогкие извилины островка; 10-порог островка; 11-нисочный полюс; 12-верхняя височная извилина; 13-верхняя височная борозда; 14-средняя височная извилина; 15-длинная извилина островка; 16-латеральные затылочные извилины; 17-шылочный (задний) полюс; 18-угловая извилина; 19-верхняя теменная долька; 20-надкраевая извилина; 21-внут-ритеменная борозда; 22-постцентральная борозда; 23-посшент-ральная извилина; 24-центрадьная борозда; 25-предцентральная извилина.

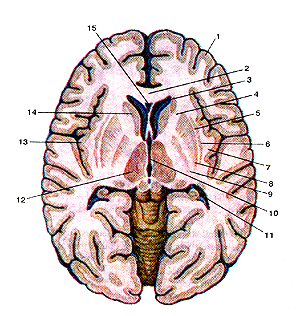

Базальные (подкорковые) узлы (nuclei basales) и внутренняя капсула (capsula interna) на горизонтальном разрезе головного мозга. Вид сверху1-кора большого мозга (плащ); 2-колено мозолистого тела; 3-передний рог бокового желудочка; 4-внутренняя капсула; 5-наружная капсула; 6-офада; 7-самая наружная капсула; 8-скорлупа; 9-бледный шар; 10-III желудочек; 11-задний рог бокового желудочка; 12-thalamus (зрительный бугор); 13-корковое вещество (кора) островка; 14-головка хвостатого ядра; 15-полость прозрачной перегородки.

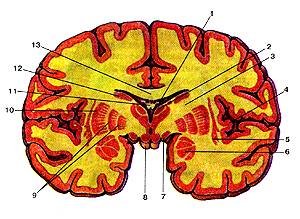

Базальныс (подкорковые) узлы (nuclei basales) на фронтальном разрезе головного мозга, разрез сделан на уровне сосцевидных тел.1-сосудистое сплетение бокового желудочка (центральная часть); 2-таламус; 3-внутренняя капсула; 4-кора островка; 5-офада; б-миндалевидное тело; 7-зрительный тракт; 8-сосцевидное тело; 9-бледный шар; 10-скорлупа; 11-свод мозга; 12-хвостатое ядро; 13-мозолистое тело.

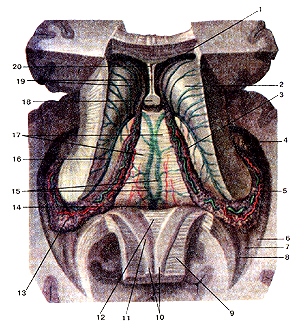

Боковые желудочки (ventriculi laterales) и сосудистая основа третьего желудочка (tela chorioidea ventriculi tertii). Вид сверху. Мозолистое тело и тело свода мозга перерезаны и отвернуты кзади.1-передний рог бокового желудочка; 2-хвостатое ядро; 3-сосуди-стое сплетение в центральной части правого бокового желудочка; 4-ножки гиппокампа; 5-сосудистое сплетение в нижнем роге боковою желудочка; 6-коллатеральное возвышение; 7-птичья шпора; 8-луковица заднего рога; 9-мозолистое тело; 10-тело свода; 11-ножка свода; 12-спайка свода; 13-ворсинчатая артерия; 14-большая мозговая вена; 15-внутренняя мозговая вена; 16-верхняя таламос гриарная вена; 17-сосудистая основа третьего желудочка; 18-столбы свода; 19-пластинки прозрачной перегородки; 20-полость прозрачной перегородки.

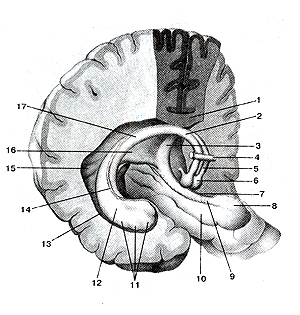

Свод (fornix) и гиппокамп (hippocampus). Вид сверху и несколько сбоку.1-мозолистое тело; 2-тело свода; 3-ножка свода; 4-передня спайка; 5-столб свода; б-соцевидное тело; 7-бахромка гиппо кампа; 8-крючок; 9-зубчатая извилина; 10-нарагишюкаммальна извилина; 11-ножка гиппокампа; 12-гиппокамп; 13-боконой желудочек (вскрыт); 14-бахромка гиппокампа; 15-птичья шпора; 16-спайка свода; 17-ножка свода.

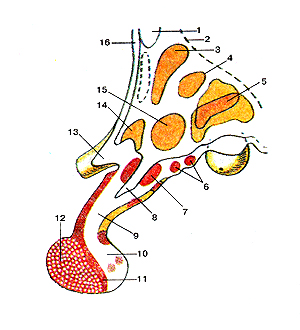

Гипоталамус (hypothalamus; подбугорье) и гипофиз (hypophisis) на сагиттальном разрезе. Ядра гипоталамуса.1-передняя спайка; 2-гипоталамическая борозда; 3-околожелудочковое ядро; 4-верхнемедиальное ядро; 5-заднее ядро; 6-серо-бугорные ядра; 7-ядро воронки; 8-углубление воронки; 9-воронка гипофиза; 10-задняя доля гипофиза; 11 -промежуточная доля гипофиза; 12-передняя доля гипофиза; 13-зрительный перекрест; 14-надзрительное ядро(супраоптическое); 15-переднее гипоталамическое ядро; 16-терминальная пластинка.

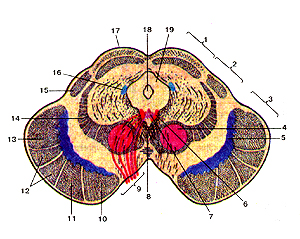

Средний мозr(mesencephalon). Поперечный разрез.1-крыша среднего мозга; 2-покрышка среднего мозга; 3-основа-ние ножки мозга; 4-красное ядро; 5-черное вещество; 6-ядро глазодвигательного нерва; 7-добавочное ядро глазодвигательного нерва; 8-иерекрест покрышки; 9-глазодвигательный нерв; 10-лобномостовой путь; 11-корково-ядерный путь; 12-корково-спишюмо зговой путь; 13-затылочно-височно-теменно-мостовой путь; 14-медиальная петля; 15-ручка нижнего холмика; 16-ядро спинномозгового пути тройничного нерва; 17-верхний холмик; 18-водопровод среднего мозга; 19-центральное серое вещество.

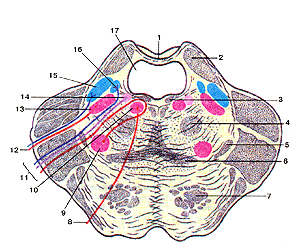

Mocт(pons). Поперечный разрез на уровне верхнего мозгового паруса.1-верхний мозговой парус; 2-верхняя мозжечковая ножка; 3-задний продольный пучок; 4-центральный покрышечный путь; 5-латеральная петля; 6-медиальная петля; 7-продольные волокна моста (пирамидный путь); 8-отводящий нерв; 9-ядро лицевого нерва; 10-ядро отводящего нерва; 11-лицевой нерв; 12-тройничный нерв; 13-двигательное ядро тройничного нерва; 14-верхнее слюноотделительное ядро; 15-мостовое ядро тройничного нерва; 16-ядро одиночного пути; 17-IV желудочек.

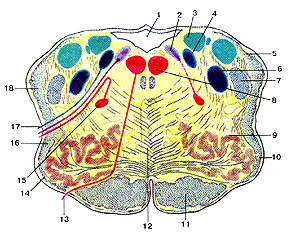

Продолговатый мозг (medulla oblongata ). Поречный разрез.1-четвертый желудочек; 2-дорсачыюе ядро блуждающего нерва; 3-ядро вестибулярною нерва; 4-ядро одиночного пути; 5-задний (дорсальный) спинно-мозжечковый пугь; 6-спинномозговое ядро тройничною нерва; 7-спинно-мозговой путь тройничного нерва; 8-ядро подъязычного нерва; 11-корково-спинномозговой пугь (пирамидный); 12-медиальная петля; 13-подъязычный нерв; 14-передние наружные дуговые волокна; 15-двойное ядро; 16-спинно-таламический и спиннопокрышечный пути; 17-блуждающий нерв; 18-вентральпый (передний) спинно-мозжечковый путь.

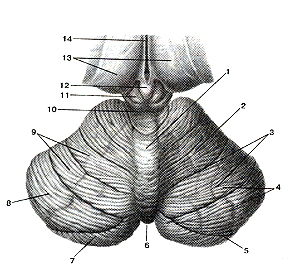

Мозжечок (cerebellum). Вид сверху.1-червь мозжечка; 2-полушарие мозжечка; 3-щели(борозды) мозжечка; 4-листки мозжечка; 5-горизонтальная шель; 6-задняя вырезка мозжечка; 7-нижняя полулунная долька; 8-верхняя полулунная долька; 9-четырехугольная долька; 10-нижние холмики крыши среднего мозга; 11-верхний холмик; 12-эпифиз; 3-таламус; 14-третий желудочек.

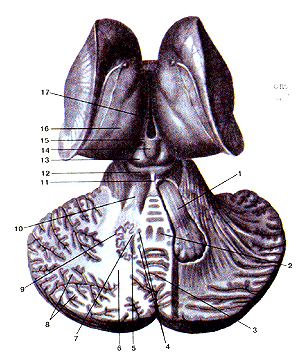

Мозжечок (cerebellum), средний мозг (mesencephalon) и промежуточный мозг (diencephalon). Вид сверху. Полушария большого мозга удалены. Мозжечок вскрыт горизонтальным разрезом, проведенным на уровне горизонтальной щели мозжечка.1-мозжечково-красноядерный путь; 2-ядро шатра; 3-червь (мозжечка); 4-шаровидное ядро; 5-пробковидное ядро; 6-мозговое тело (мозжечка); 7-ворота зубчатого ядра; 8-белые пластинки; 9-зубчатое ядро; 10-верхняя мозжечковая ножка; 11-уздечка верхнего мозгового паруса; 12-нижний холмик (среднего мозга); 13-верхний холмик; 14-эпифиз мозга (шишковидное тело); 15-треугольник поводка; 16-таламус; 17-третий желудочек.

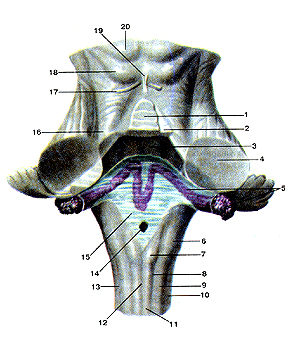

Четвертый желудочек (venticulusquartis) и сосудистая основа четвертого желудочка (tela chorioidea ventriculi quarti). Вид сверху.1-язычок мозжечка; 2-верхний мозговой парус; 3-четвертый желудочек; 4-средняя ножка мозжечка; 5-сосудистое сплетения четвертого желудочка; 6-бугорок клиновидного ядра; 7-бугороктонкого ядра; 8-задняя промежуточная борозда; 9-клиновидный пучок; 10-боковой(латеральный) канатик; 11-тонкий пучок; 12-задняя срединная борозда; 13-задняя латеральная борозда; 14-срединное отверстие(апертура) четвертого желудочка; 15-сосудистая основа четвертого желудочка; 16-верхняя (передняя) ножка мозжечка; 17-блоковый нерв; 18-нижний холмик (крыши среднего мозга); 19-уздечка верхнего мозгового паруса; 20-верхний холмик (крыши среднего мозга).

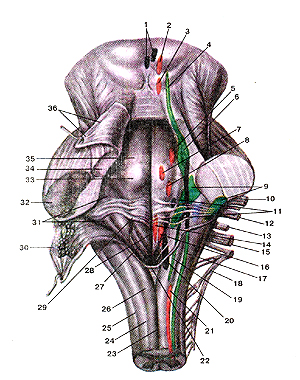

Ромбовидная ямка (fossa rhomboidea). Задняя поверхность моста и продолговатого мозга, проекция ядер черепных нервов на ромбовидную ямку.1-добавочное(парасимпатическое) ядро глазодвигательного нерва; 2-глазодвигательного нерва; 3-блокового нерва; 4-среднемозгового пути тройничного норна; 5-двигателое тройничного нерва; 6-мостовое тройничного нерва; 7-отводящего нерва; 8-лицевого нерва; 9-преддверно-улиткового нерва; 10-корешок лицевого нерва (VII пара); 11-верхнее и нижнее слюноотделительные; 12-преддверно-улитковый нерв (VIII пара); 13-языкоглоточннй нерв (IX пара); 14-я. подъязычного нерва; 15-блуждащий нерв (X пара); 16-двойное ядро; 17-я.спинномозгового пути тройничного нерва; 18-добавочный нерв (XI пара); 19-ядро одиночного пути; 20-дорсальное ядро блуждающего нерва; 21-спинномозговое ядро добавочного нерва; 22-задвижка; 23-задняя срединная борозда; 24-тонкий пучок; 25-клиновидный пучок; 26-бугорок; 27-треугольник блуждающего нерва; 28-срединная борозда ромбовидной ямки; 29-мозговые полоски; 30-нижний мозговой парус (отвернут) 31-преддверное поле; 32-среднян ножка мозжечка; 33-лицевой бугорок; 34-верхняя ножка мозжечка; 35-срединное возвышение; 36-верхний мозговой парус (отвернут).
