Преддверно-улитковый орган (organum vestibulo-cochleare). Фронтальный разрез через наружный слуховой проход.1-ушная раковина; 2-наружный слуховой проход; 3-барабанная перепонка; 4-барабанная полость; 5-молоточек; 6-наковальня; 7-стремя; 8-преддверие; 9-улитка; 10-преддверно-улитковый нерв; 11-слуховая труба.

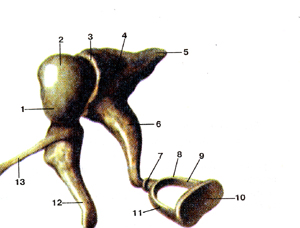

Слуховые косточки (ossicula auditis), правые.1-молоточек; 2-головка молоточка; 3-наковальне-молоточковый сустав; 4-наковальня; 5-короткая ножка наковальни; 6-длинная ножка наковальни; 7-наковальне-стременной сустав; 8-стремя; 9-задняя ножка стремени; 10-основание стремени; 11-передняя ножка стремени; 12-рукоятка молоточка; 13-передний отросток молоточка.


Костный лабиринт(labyrinthus osseus) внутреннего уха; правый. Вид сбоку и спереди.1-передний полукружный канал; 2-передняя костная ампула; 3-латеральная костная ампула; 4-улитка; 5-преддверие; 6-окно улитки (круглое окно); 7-окно преддверия (овальное окно); 8-задняя костная ампула; 9-задний полукружный канал; 10-латеральный полукружный канал; 11-общая костная ножка.


Схема взаимоотношений костного лабиринта и находящегося внутри него перепончатого лабиринта. Перепончатый лабиринт показан темно-зеленым, псрилимфатическая пространство - светло-зеленым.1-костное вещество пирамиды височной кости; 2-задний пол, кружный проток, 3-латеральный полукружный проток, 4-передний полукружный проток, 5-ампулы полукружных протоков, 6-эндолимфатический мешочек, 7-эллиптический мешочек, 8-эндолимфатический проток, 9-проток, соединяет эллиптический и сферический мешочки, 10-сферический мешочек, 11-улитковый проток, 12-лестница преддверия, 13-6apa6aнная лестница, 14-соединяющий проток, 15-каналец улитки, 16-вторичная барабанная перепонка, 17-стремя, 18-предверие.

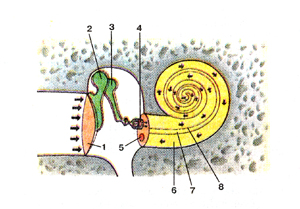

Схема распространения звуковой волны (показано стрелками) в наружном, среднем и внутреннем ухе.1-барабанная перепонка, 2-молоточек, 3-наковальня, 4-стремя, 5-круглое окно, 6-барабанная лестница, 7-улитковый проток, 8-лестница преддверия.

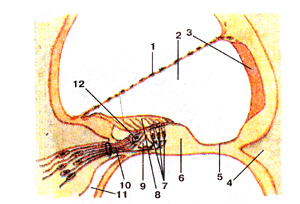

Схема строения улиткового протока. Поперечный разрез.1-преддверная мембрана, 2-улитковый проток, 3-сосудистая полоска, 4-костная стенка спирального канала улитки, 5-базилярная пластинка, 6-спиральный (кортиев) орган, 7-наружные волесковые клетки спирального органа, 8-покровная мембран, 9-внутренний туннель, 10-нервные волокна, 11-спиральный узел улитки, 12-внутренняя волосковая клетки.
